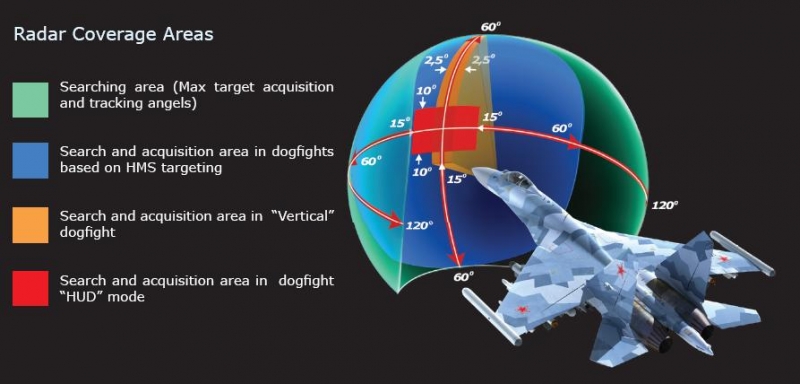

关于SU-35的雪豹E雷达。。如果水平扫描范围真的达到正负120的话。那该怎么显示出来

biller · 发表于 2013-10-5 16:41:14

。。。。。

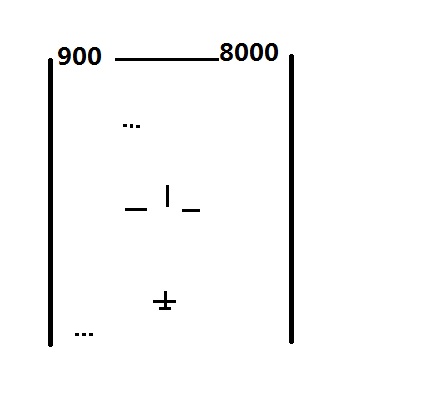

难不成HUD上自己飞机的位置不是在最底下，而是稍微往上抬一点。。。
就像这样。。。

me109e7 · 发表于 2013-10-5 21:55:11

这倒是个不错的办法,抬一点,问题解决了

biller · 发表于 2013-10-6 00:12:21

me109e7 发表于 2013-10-5 21:55
这倒是个不错的办法,抬一点,问题解决了

我比较纳闷的是美机。。
底部缩为一点的。。。
这个如果超过了每侧90度的话。。。。该用什么算法实现呢。。还是说。。。比以前的算法简单呢。。。

yr_linyi · 发表于 2013-10-6 00:38:15

请回去复习"B"型显示模式原理,无论苏机还是美机，火控雷达的对空显示都是B型显示，横坐标代表方位角，纵坐标代表距离
别说240度，720度也一样显示。。。。

ZMFID · 发表于 2013-10-7 09:29:12

yr_linyi 发表于 2013-10-6 00:38
请回去复习"B"型显示模式原理,无论苏机还是美机，火控雷达的对空显示都是B型显示，横坐标代表方位角，纵坐标 ...

绝对真理。好像只有p显才是lz说的那样的，可以参考f16的mfd。

aceforever · 发表于 2013-10-9 12:10:14

yr_linyi 发表于 2013-10-6 00:38
请回去复习"B"型显示模式原理,无论苏机还是美机，火控雷达的对空显示都是B型显示，横坐标代表方位角，纵坐标 ...

难道阁下就只会看B scope了么？正常投影就看不懂了？==！

sniper926 · 发表于 2013-11-24 11:41:54

不明觉厉！！！

w070505 · 发表于 2013-11-29 08:42:03

中国赶快买吧

wangdashuai · 发表于 2014-1-18 20:35:30

biller 发表于 2013-10-6 00:12
我比较纳闷的是美机。。
底部缩为一点的。。。
这个如果超过了每侧90度的话。。。。该用什么算法实现呢 ...

F-22和JSF的雷达显示方式以及改进了，和F-16/F-15的显示模式有较大不同。

mibocean · 发表于 2014-1-18 22:00:13

F22应该是扇形PPI显示，弧的坐标是方位角，半径是距离，类似于Su27显示器的样子。
另外B型显示很少考虑0距离处方位畸变的

mibocean · 发表于 2014-1-18 22:13:38

其实我觉得天线做成固定的本身就具有低截获性的特点，35这么一扫描相控阵一个小优点就没了。
狗斗的时候目标角速率通常较大，此时机械扫描天线伺服机构的压力会很大。换成可以机械扫描的相控阵对伺服机构要求也一样高
不知这么搞实战时能占到多大便宜

F风 · 发表于 2014-1-18 23:21:37

wangdashuai 发表于 2014-1-18 20:35
F-22和JSF的雷达显示方式以及改进了，和F-16/F-15的显示模式有较大不同。

F-22的空空雷达怎么显示的？？

wangdashuai · 发表于 2014-1-19 17:33:14

本帖最后由 wangdashuai 于 2014-1-19 20:14 编辑

F风发表于 2014-1-18 23:21
F-22的空空雷达怎么显示的？？

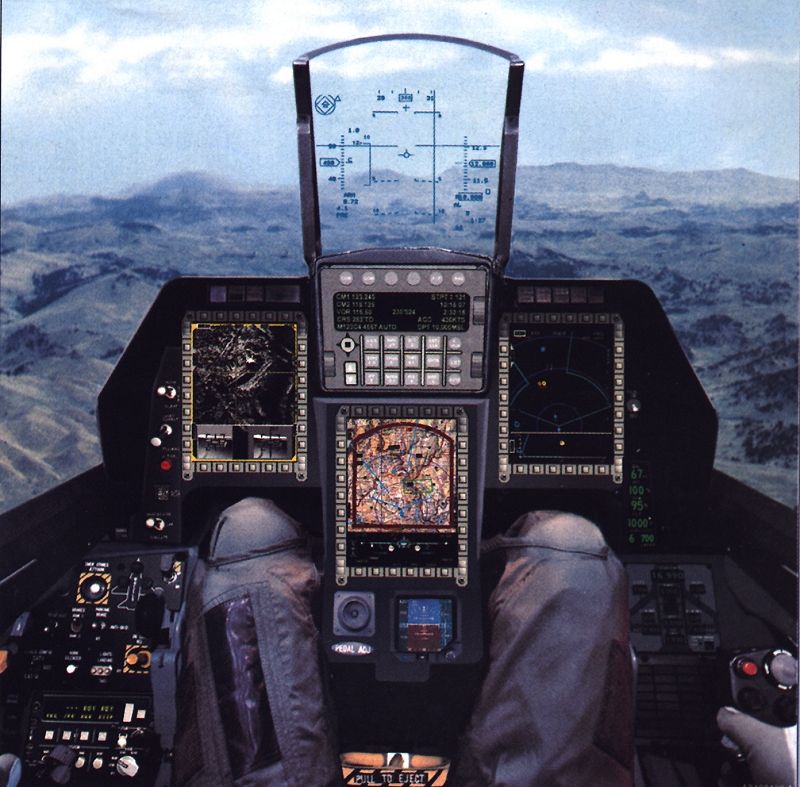

此图为F-16E/F的座舱，右侧的MFD显示的就是雷达图像（处于Vertical Situation Display模式，即VSD）。F-22和JSF的雷达显示方法和此基本相同。

F风 · 发表于 2014-1-19 20:10:48

wangdashuai 发表于 2014-1-19 17:33
此图为F-16E/F的座舱，右侧的MFD显示的就是雷达图像（处于Vertical Situation Display模式，即VSD）。F- ...

图呢？？.................

wangdashuai · 发表于 2014-1-19 22:06:45

F风发表于 2014-1-19 20:10
图呢？？.................

已将图片上传！下午发帖子时突然有点事。。。。。没上传图片就点回复了。。。。
